BGA半自動植球機的工作原理與優勢

——達泰豐科技：以創新技術賦能精密制造

 一、BGA植球機的必要性

在智能手機、汽車電子、航空航天等領域，BGA（球柵陣列封裝）芯片憑借高密度引腳和穩定性能成為主流。其底部需均勻分布數百個微米級錫球（直徑0.2-0.6mm），傳統手工植球易出現漏球、偏移等問題，良率不足60%。而**BGA半自動植球機**通過“人機協同”模式，將效率提升至80-150顆/小時，良率超95%，成為中小批量生產的理想選擇。

 二、達泰豐半自動植球機的工作原理

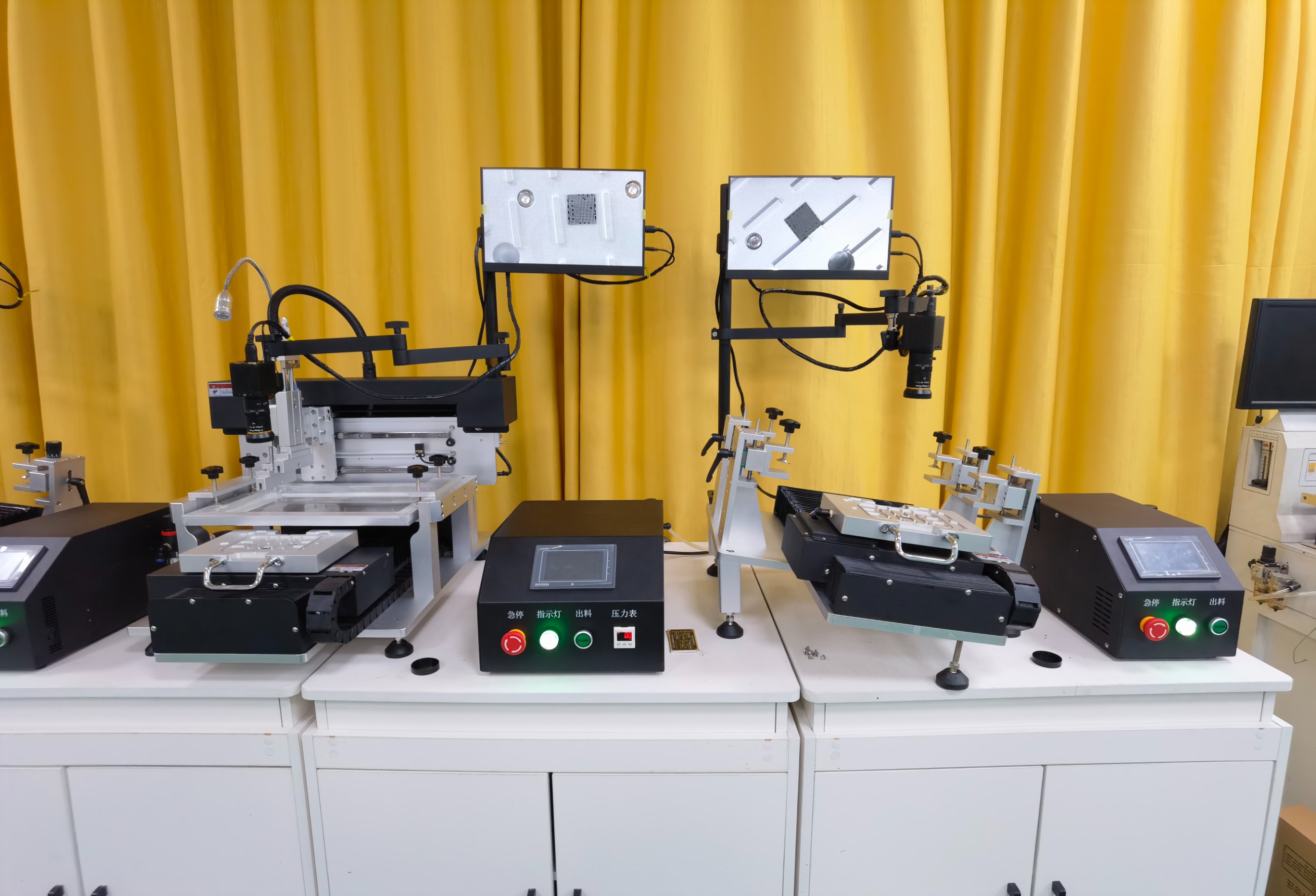

達泰豐科技（成立于2009年）作為行業領先企業，其DTF-220、DTF-230等半自動植球機以精密機械設計與智能控制為核心，工作流程分為**精準定位→高效植球→智能固化**三個階段。

1. 精準定位：微米級校準技術

芯片固定：采用真空吸附基座與銷釘定位技術，確保芯片無偏移（如DTF-220的基座尺寸可定制，適配多種芯片尺寸）。

視覺校準：搭載高精度攝像頭或激光掃描系統，實時檢測焊盤位置，誤差控制小于0.05mm，并通過鋼網固定夾實現模板與芯片的精準對齊。

2. 高效植球：自動化與人工干預的結合

鋼網覆蓋：操作員手動放置定制鋼網（開孔與焊盤匹配），設備自動鎖緊鋼網固定夾，避免位移。

錫球填充：將錫球均勻灑落在鋼網上，毛刷清除多余錫球，僅保留孔內錫球（專利技術確保球徑一致性）。

智能脫模：鋼網抬升后，錫球精準落入焊盤，真空吸附系統防止芯片晃動，完成“蓋章式”植球。

3. 智能固化：穩定焊接工藝

回流焊接：植球后的芯片進入小型回流焊爐，通過精準溫控曲線（如達泰豐自研加熱平臺）實現錫球熔融與固化，確保焊接強度。

 三、達泰豐半自動植球機的核心優勢

1. 效率與精度的雙重突破

效率對比：相比手工植球（10-20顆/小時），DTF-220可達80-150顆/小時，且良率從60%提升至95%以上。

成本優勢：全自動設備（200-500顆/小時）價格高達數十萬元，而半自動機型成本僅為其1/5-1/3，適合中小批量生產。

2. 靈活適配多樣化需求

快速換型：通過更換鋼網、供料盤和基座，支持0.3mm至0.6mm不同錫球尺寸及各類芯片（如BGA、QFN、CSP）的植球需求。

人機協作：操作員可實時調整參數（如刮刀壓力、鋼網高度），避免全自動設備因程序錯誤導致的批量報廢，尤其適合研發返修場景。

3. 技術創新與專利支撐

專利技術：達泰豐擁有8項軟件專利及1項發明專利，其半自動植球裝置結合電動升降臺、離子風機（防靜電）和負壓真空泵，實現植球過程的高效可控。

智能控制：可視化操作界面與自動化流程（如自動刮錫、定位校準）降低操作門檻，普通工人培訓1-2天即可上崗。

 四、應用場景：從實驗室到工業級生產

1. 小批量多品種生產：定制化工業設備、醫療器械等領域的芯片植球。

2. 高精度返修場景：航空航天、汽車電子中焊球缺失的快速修復（間距<0.4mm的芯片）。

3. 研發與原型制作：實驗室芯片設計驗證及無塵車間內的精密加工。

五、未來展望：智能化升級方向

達泰豐科技正研發第三代全自動植球設備，并計劃集成AI視覺檢測與自動除錫功能，進一步減少人工干預。當前，其半自動機型通過“機械精準+人工靈活”的模式，已在電子制造領域樹立了高性價比的標桿。

結語：達泰豐半自動植球機不僅是工具，更是精密制造的橋梁。它以技術創新平衡效率與成本，以人機協作突破生產瓶頸，為電子行業提供了兼具工業級精度與靈活性的解決方案。正如其董事長覃洪文所言：“未來的智能制造，始于今日的每一顆錫球?！?/span>
